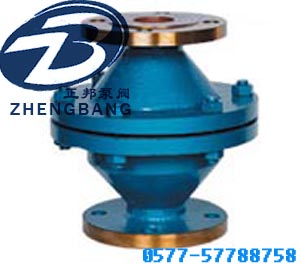

GZW-1阻爆管道阻火器产品概述:
GZW-1阻爆管道阻火器,又名GZW-1阻爆管道阻火器,是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时,是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后,被有规则的阻火元件切割成许多细小的火焰流,由于传热的作用和器壁效应,进入的气体被冷却,使冷却的气体达不到着火温度,没有着火温度就不能形成燃烧,终使火焰流猝灭,从而达到阻火目的。
GZW-1阻爆管道阻火器性能及特点:
• GZW-1阻爆管道阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。
• GZW-1阻爆管道阻火器易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。
• GZW-1阻爆管道阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。
GZW-1阻爆管道阻火器适用范围:
管道阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。
GZW-Ⅰ型阻爆燃型管道阻火器系新型可燃气体管道阻火器,属更新换代的新产品。
该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器
结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。
阻爆管道阻火器主要用途:
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
GZW-1阻爆管道阻火器主要性能:
1、阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。
GZW-1阻爆管道阻火器零部件材料:
阀体材料 |
碳钢WCB、不锈钢304、316、 |
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
密封件材料 |
耐油石棉橡胶、四氟PTFE |
环境温度 ℃ |
≤480 |
公称压力(MPa) |
0.6~5.0 |
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |
阻爆管道阻火器国标法兰连接外形尺寸: GB、JB
规格 |
安装尺寸(mm) |
||||
D |
K |
DL |
H |
N-d |
|
DN20 |
Ø105 |
Ø75 |
Ø130 |
160 |
4×14 |
DN25 |
Ø115 |
Ø85 |
Ø135 |
160 |
4×14 |
DN32 |
Ø135 |
Ø100 |
Ø155 |
180 |
4×18 |
DN40 |
Ø145 |
Ø110 |
Ø170 |
200 |
4×18 |
DN50 |
Ø160 |
Ø125 |
Ø195 |
220 |
4×18 |
DN65 |
Ø180 |
Ø145 |
Ø220 |
220 |
4×18 |
DN80 |
Ø195 |
Ø160 |
Ø250 |
250 |
8×18 |
DN100 |
Ø215 |
Ø180 |
Ø295 |
260 |
8×18 |
DN125 |
Ø245 |
Ø210 |
Ø360 |
300 |
8×18 |
DN150 |
Ø280 |
Ø240 |
Ø430 |
360 |
8×22 |
DN200 |
Ø335 |
Ø295 |
Ø520 |
420 |
12×22 |
管道阻火器美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准
规格 |
安装尺寸(mm) |
||||
D |
K |
DL |
H |
N-d |
|
3/4" |
98 |
70 |
Ø130 |
160 |
4×15 |
1 |
108 |
79.5 |
Ø135 |
160 |
4×15 |
1-1/4" |
117 |
89 |
Ø155 |
180 |
4×15 |
1-1/2" |
127 |
98.5 |
Ø170 |
200 |
4×15 |
2" |
152 |
120.5 |
Ø195 |
220 |
4×19 |
2-1/2" |
178 |
139.5 |
Ø220 |
220 |
4×19 |
3" |
190 |
152.5 |
Ø250 |
250 |
4×19 |
4" |
229 |
190.5 |
Ø295 |
260 |
8×19 |
5" |
254 |
216 |
Ø360 |
300 |
8×22 |
6" |
279 |
241.5 |
Ø430 |
360 |
8×22 |
8" |
343 |
298.5 |
Ø520 |
420 |
8×22 |
正邦泵阀GZW-1阻爆管道阻火器产品概述 1:产品型号与名称.2.公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度难关8.电源电压和控制信号 9.是否带附件 10.使用介质成分
